Mitlas Oy:n palveluVASTE on työmaan tärinämittaus- ja rakenneseurantapalvelu, joka kertoo, voiko töitä jatkaa suunnitellusti. Palvelun tuottaa Mitlas Oy - Jyväskylästä, rakennusmittaus ja rakenteiden seuranta. Seurantaa on toteutettu työmailla eri puolilla Suomea, peruskorjauskohteista siltoihin ja tunneleihin.
VASTE on työmaan tärinämittaus- ja rakenneseurantapalvelu, joka kertoo, voiko töitä jatkaa suunnitellusti.
Rakennettu yhteen tarkoitukseen: yksi silmäys kertoo, onko kaikki kunnossa.
Sensorit, asennus ja alusta samasta paikasta
Tärinämittauksen raja-arvo kertoo vain, ylittyikö mahdollisesti vaurioita aiheuttava tärinätaso. Ei sitä, onko vaurio tapahtunut ylityksen jälkeen, vai todellisuudessa jo paljon ennen sitä.
Me poistamme tämän epävarmuuden. Mittaamme tärinää RIL-standardin mukaan ja rakenteen kallistumaa kolmella akselilla. X- ja Y-käyrät kertovat, että liike on tapahtunut, mutta suuntaa ei niistä lue yhdellä silmäyksellä.
Siksi kallistusmittari on VASTE:ssa näkyvissä myös rakenteena käyrien lisäksi.
3D-näkymä kertoo, mihin suuntaan rakenne liikkuu.
Yhdessä kuvaajassa X nousee ja Y laskee. Kumpi puoli rakenteesta liikkuu ja mihin suuntaan kallistuma etenee, jää kahden käyrän varaan.
VASTE:n 3D-näkymässä jokainen sensori on oma pilarinsa. Pilareiden asento kertoo kallistuman suunnan ja suuruuden yhdellä silmäyksellä. Näkymän alle voi asettaa asemakuvan tai valokuvan kohteesta, jolloin jokainen sensori on heti paikannettavissa oikeaan kohtaan rakenteessa.
XY
Aikajana
Viimeiset 3 vuorokautta · tunneittain
Tällä sivulla näkymässä on esimerkkidata. Ota yhteyttä, niin näytämme, miltä oikea kohde näyttää.
Kallistuma kuvassa korostettu havainnollistamiseksi. Arvot ovat esimerkkidataa, ei live-mittausta.

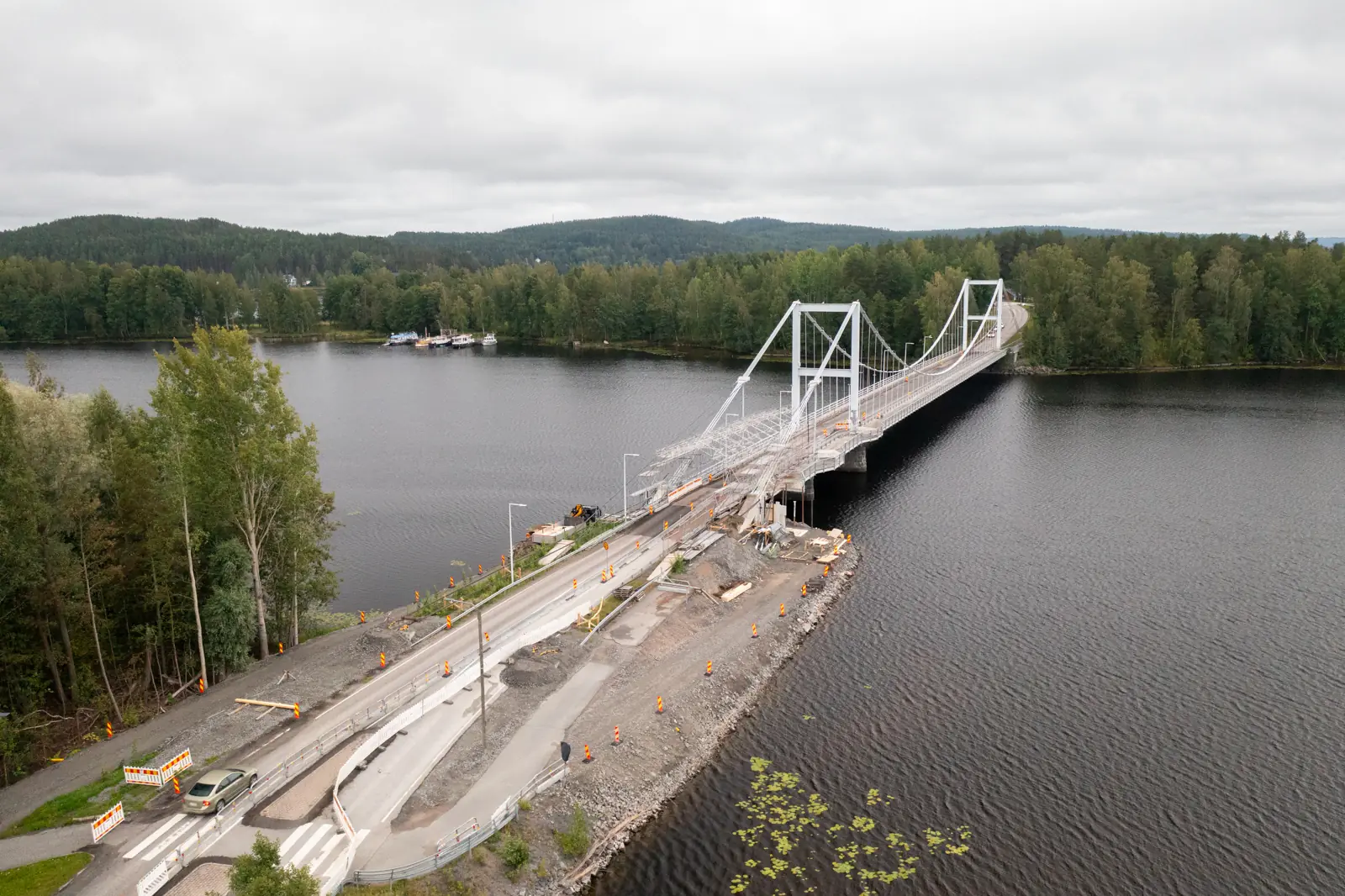

Sillan korjaus liikenteen alla
Kolme mittausta, kolme eri kysymystä
Kallistusanturit asennettiin veto- ja tukiköysien vanhoihin ankkurointeihin ja sillan kanteen. Niillä valvottiin, ettei sillan käyttäytyminen muutu korjaustoimenpiteiden aikana. Dynaaminen pystysiirtymäanturi seurasi kannen liikettä ja varmisti kameravalvonnan rinnalla, että painorajoitus toteutuu. Tärinämittaus seurasi korjaustöiden aiheuttamaa tärinää. Emme julkaise asiakkaidemme mittaustuloksia.

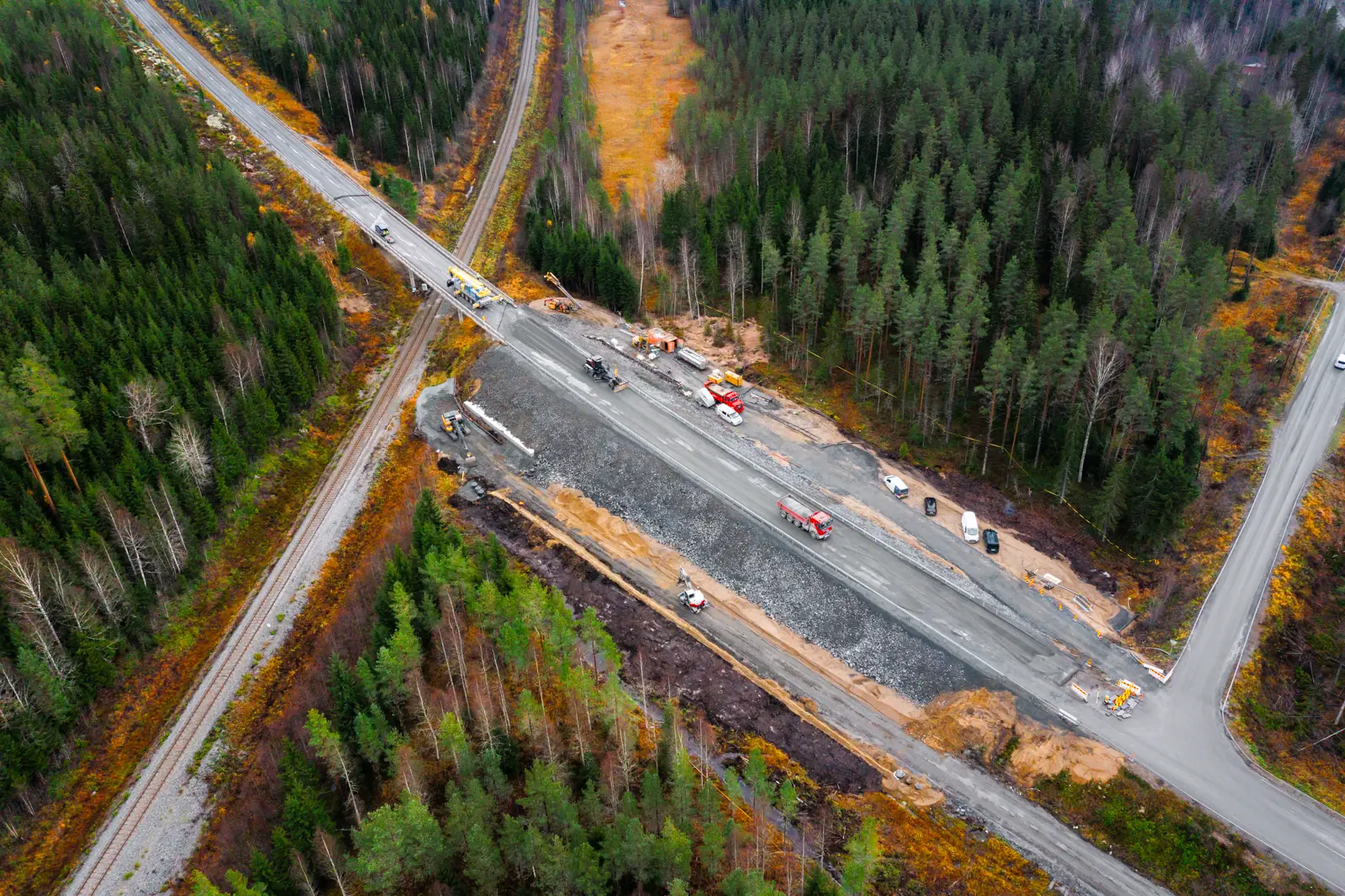

Sortuman korjaus junaradan ylittävän sillan vieressä
Työ jatkui keskeytyksettä korjauksen ajan
Viereistä siltaa seurattiin koko korjauksen ajan, joten liikennettä ja työtä ei tarvinnut rajoittaa varmuuden vuoksi.
Paalutus rakenteen vieressä
Paalutus keskeytettiin ja suunnitelma muutettiin ajoissa
Seuranta havaitsi siirtymän ja kallistuman muutoksen. Paalutus keskeytettiin ja työsuunnitelma muutettiin mittausdatan perusteella.
Louhinta räjäyttämällä puhdistamon vieressä
Kriittiset osat pysyivät rajoissa, työ jatkui aikataulussa
Tärinäseuranta puhdistamon kriittisissä rakenteissa räjäytysten ajan. Viereinen työmaa pystyi jatkamaan ilman keskeytystä, ja tärinä pysyi raja-arvoissa.
Paalutus- ja siltakohteissa tärinä ja kallistus. Paalutuskohteissa lisäksi takymetri, Louhunsalmella dynaaminen pystysiirtymä. Puhdistamolla tärinäseuranta räjäytysten ajan.
Projektipäällikkö
Kun tilaaja kysyy, mitä työmaan aikana tapahtui, vastaus löytyy aikaleimatusta mittausdatasta eikä muistinvaraisista arvioista. Sama data kertoo urakan aikana, milloin työtapaa on syytä muuttaa.
Työmaavalvoja
Raja-arvot, hälytykset ja raportit ovat samassa paikassa, eikä mittauksesta tarvitse erikseen huolehtia. Hälytys menee heti oikeille ihmisille, joten päätöksiä ei tehdä viiveellä.
Jokainen kohde mitoitetaan erikseen. Alla on tyypillisiä lähtökohtia, ei ostoskoreja. Tunnista oma tilanteesi ja pyydä kohdekohtainen arvio.
Mittaukset: Tärinä
Kenelle: Kun vieressä ei ole käytössä olevaa rakennetta, jonka liike pitäisi nähdä.
RIL 253-2024:n mukainen tärinävalvonta, hälytykset ja viikkoraportti.
Mittaukset: Tärinä, Kallistuma
Kenelle: Kun työ on käytössä olevan rakenteen vieressä.
Tärinä ja kallistuma samassa näkymässä; hälytys myös kun tärinä on vihreä. Painuma ja siirtymä eivät näy ilman takymetrin XYZ:ää.
Mittaukset: Tärinä, Kallistuma, Sijainti (XYZ)
Kenelle: Sillat, parkkihallit, tunnelit, rata, teollisuus, paalutus rakenteen vieressä.
Takymetri mittaa painuman ja siirtymän kiintopisteisiin.
Jatkuva seuranta: Ei erillinen riskitaso eikä vaihtoehto kolmelle tilanteelle, vaan pidempi seuranta harvemmalla syklillä. Sopii kahteen tapaukseen: työmaan jälkeiseen jatkoon samoilla tai harvemmilla pisteillä, tai kohteeseen jota ei ole aiemmin seurattu mutta joka vaatii pidempiaikaista, harvempaa seurantaa.
Hinta muodostuu mitattavista suureista, pisteiden määrästä ja seurantajaksosta. Hintaan sisältyy alusta, raja-arvojen määritys, hälytykset ja viikkoraportti. Asennus veloitetaan käyntiperusteisesti. Allekirjoitettu loppuraportti tilataan erikseen. Kohdekohtainen arvio viidessä arkipäivässä.
| Mitä näkyy | Pelkkä tärinämittaus | VASTE |
|---|---|---|
| Tärinätaso RIL 253-2024:n mukaan | Kyllä | Kyllä, aina mukana |
| Kallistuman suunta ja suuruus | Ei näy tärinälukemasta | Käytössä olevan rakenteen vieressä, samassa näkymässä |
| Painuma ja siirtymä | Ei näy tärinälukemasta | Silloilla, tunneleissa ja paalutuskohteissa, takymetrin XYZ kiintopisteisiin |
| Hälytys, kun tärinä on vihreä | Ei | Kyllä, kun kallistuman raja ylittyy |
| Historia tilaajalle | Tärinähistoria | Tärinä, kallistuma ja hälytykset samalla aikajanalla |
Tärinätaso RIL 253-2024:n mukaan
Kallistuman suunta ja suuruus
Painuma ja siirtymä
Hälytys, kun tärinä on vihreä
Historia tilaajalle
Mittauspisteet, asennus ja asukasviestintä samasta paikasta
Määritämme mittauspisteet ja asennamme sensorit. Hoidamme myös asukastiedotteet ja kysymykset, jotta työmaa voi keskittyä rakentamiseen.
Vältä turhat riidat ja korvausvaatimukset
Dokumentoimme ympäröivien rakenteiden kunnon ennen töiden alkua. Silloin on helppo osoittaa, mitkä halkeamat ovat uusia ja mitkä vanhoja.
Kun rakenne muuttuu, tieto ei jää työmaalle piiloon
Sensorit seuraavat rakennetta 24/7. Mittaukset näkyvät puhelimessa ja selaimessa, joten seuranta ei ole kiinni yksittäisistä tarkastuskäynneistä.
Tieto oikeille ihmisille heti
Kun raja-arvo ylittyy, järjestelmä lähettää hälytyksen tekstiviestillä ja sähköpostilla. Voit reagoida ennen kuin muutos ehtii jatkua.
Viikkoraportti kuuluu palveluun, data pysyy käytettävissäsi
Mittausdata, hälytykset ja toimenpiteet tallentuvat aikaleimalla ja pysyvät käytettävissäsi koko seurantajakson. Viikkoraportti kuuluu palveluun. Allekirjoitettu loppuraportti tilaajalle, vakuuttajalle tai riita-asiaan tilataan erikseen.
